Система автоматизированного управления технологическими процессами КС (САУ ТП KC)

Система автоматизированного управления технологическим процессом компрессорного цеха/компрессорной станции САУ ТП КС (КЦ) предназначена для контроля, защиты и управления основным и вспомогательным технологическим оборудованием, режимами работы компрессорного цеха/компрессорной станции газотранспортной системы и представляет собой законченный аппаратно-программный комплекс, обеспечивающий выполнение всех необходимых функций по контролю, управлению и регулированию всего общецехового технологического оборудования КЦ, например:

  • установки очистки газа (УОГ);
  • аппаратов воздушного охлаждения (АВО);
  • установки подготовки топливного, пускового и импульсного газа (УПТПИГ);
  • узла редуцирования газа;
  • кранов промышленной площадки и другого вспомогательного оборудования компрессорной станции.

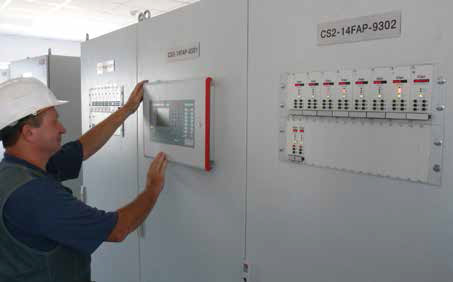

САУ ТП КС общий вид 1 САУ ТП КС общий вид 2

Выполняемые функции

Основные функции системы автоматизированного управления компрессорного цеха/компрессорной станции

1. Управления:

  • автоматическое или по команде оператора управление технологическим оборудованием КЦ;
  • распределение нагрузки между ГПА для достижения максимального КПД ГТД.

2. Регулирования:

  • регулирование режима КЦ (давления газа на выходе КЦ, расхода газа, степени сжатия, оборотов ГТД в ГПА);
  • автоматическая защита технологического оборудования КЦ на всех режимах его работы;
  • ограничительное регулирование максимального давления газа на выходе КЦ и минимального давления газа на входе КЦ;
  • антипомпажное регулирование и защита ГПА.

3. Информационные:

  • отображение состояния технологического оборудования КЦ;
  • архивирование технологических параметров КЦ;
  • подготовка отчетной документации;
  • информационно-режимное взаимодействие с системами более высокого уровня.

Основные функции системы автоматизированного управления газоперекачивающих агрегатов:

1. Управления:

  • автоматический контроль условий готовности агрегата к пуску;
  • автоматическое или по команде оператора управление технологическим оборудованием ГПА;
  • автоматическая остановка агрегата при критических неисправностях САУ ГПА.

2. Регулирования:

  • автоматическая защита ГПА на всех режимах его работы;
  • автоматическое регулирование технологических параметров газотурбинного двигателя;

3. Информационные:

  • автоматическая или по команде оператора отработка режимов (горячий резерв, пуск, остановка, загрузка в трассу, разгрузка на кольцо, изменение задания частоты вращения ротора нагнетателя и т.д.);
  • расчет технико-экономических показателей ГПА;
  • отображение состояния технологического оборудования ГПА;
  • архивирование технологических параметров ГПА;
  • подготовка отчетной документации.

Для комплектации САУ ТП КС используется оборудование известных мировых производителей.

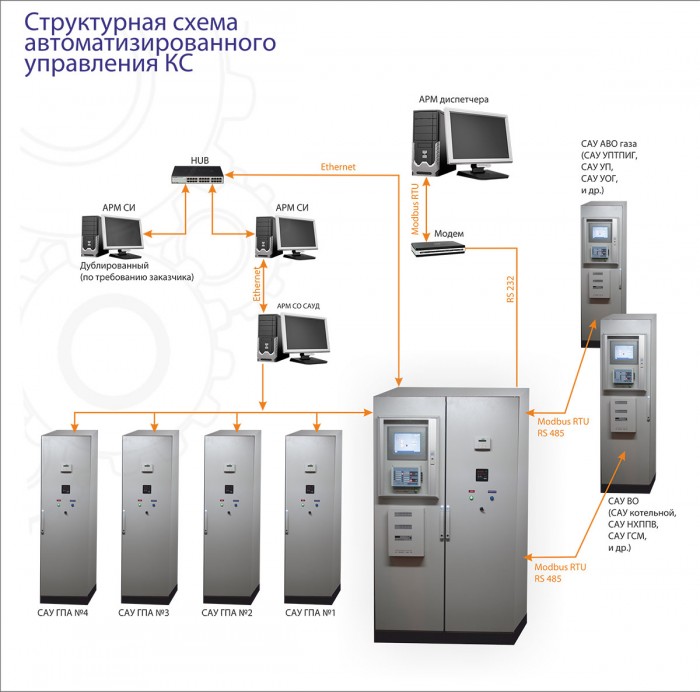

Структурная схема автоматизированного управления КС

Блок КИПиА "Операторная"

Для размещения шкафов САУ ТП и организации оптимальных условий работы обслуживающего персонала по отдельному заказу мы изготавливаем комфортабельные блок-контейнеры «Операторные», оснащённые системами отопления и кондиционирования воздуха, позволяющие поддерживать комфортные температурные условия для работы оборудования и обслуживающего персонала.

Операторная Операторная вид1 Операторная вид2
Операторная вид3 Операторная вид4 Операторная вид5
Операторная вид6 Операторная вид7



Металлические двери с утеплением Резервное питание (генератор) Батарея отопления в генераторном отсеке Пластиковые окна Кондиционер
Металлические двери с утеплением Резервное питание (генератор) Батарея отопления в генераторном отсеке Пластиковые окна Кондиционер
