Система автоматизированного управления технологическими процессами ПГБ (САУ ТП ПГБ)

САУ ТП предназначена для сбора данных с узлов коммерческого учета объема природного газа, приведенного к стандартным условиям, контроля за параметрами работы газорегуляторных пунктов и передачи информации в диспетчерский пункт на базе каналов связи системы GPRS.

Состав оборудования автоматизации ПГБ

I. Отсек технологический:

    1. датчики давления;
    2. датчики температуры;
    3. комплексы измерения расхода газа;
    4. датчики охранной сигнализации;
    5. датчик загазованности.

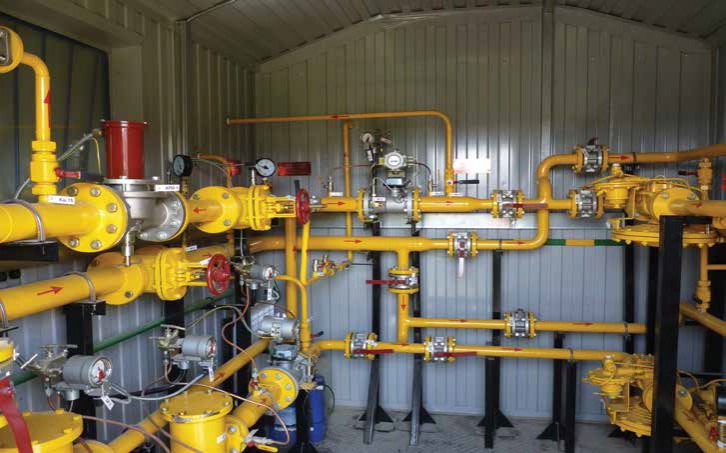

Технологический отсек ПГБ

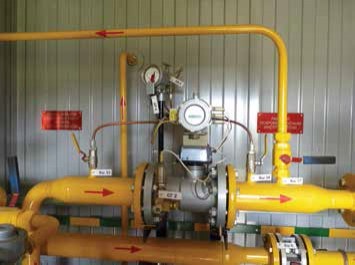

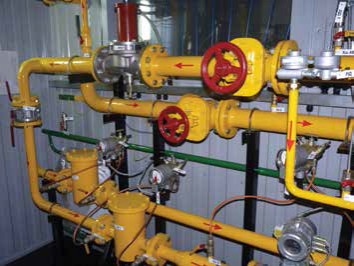

 Технологический отсек ПГБ вид 2  Технологический отсек ПГБ вид 3
Отсек технологический

II. Отсек телеметрии и связи

Климатическое исполнение оборудования рассчитано на диапазон температур окружающего воздуха от 0 до +60 0С. Во всех исполнениях предусмотрен подогрев шкафов. В диспетчерском пункте необходимо обеспечить подключение к сети Интернет с публичным статическим IP адресом и установить специализированное программное обеспечение.

ПГБ с САУ ТП предназначены для эксплуатации в районах с умеренным (У, N) и умеренно-холодным климатом (УХЛ, NF), а также в районах с холодным климатом (ХЛ, F). Климатическое исполнение ПГБ с САУ ТП выбирают в зависимости от района строительства, в соответствии с требованиями ГОСТ 15150-69. САУ ТП могут эксплуатироваться в районах с сейсмичностью до 9 баллов включительно по СНиП РК 2.03-30-2006. Расчетная снеговая нагрузка (200 кгс/м2) соответствует требованиям V территориального района, а ветровая нагрузка (85 кгс/м2 ) - VII территориального района по СНиП 2.01.07-85.

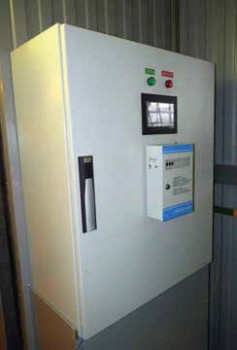

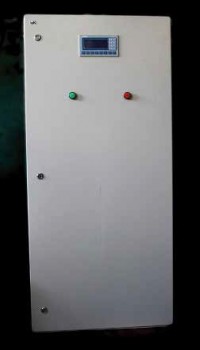

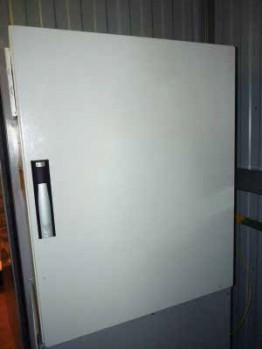

Шкаф САУ ТП, теметрии и связи Шкаф телеметрии и связи Шкаф телеметрии ПГБ

Шкаф САУ ТП, теметрии и связи



Оборудование САУ размещается в отсеке телеметрии и связи, отделенном от технологического отсека газонепроницаемой перегородкой.

Существуют варианты исполнения системы для размещения оборудования во взрывозащищенном шкафу (при установке во взрывоопасной зоне).

Для связи ПГБ с Центральным диспетчерским управлением (ЦДУ) могут быть использованы следующие каналы связи:

  • физически выделенная или коммутируемая проводная линия связи;
  • радио или мобильная связь в стандарте GSM*;
  • мобильный Интернет в стандарте GPRS**.
* Необходима оплаченная SIM карта мобильного оператора связи с подключенной услугой передачи данных CSD.
** Необходима оплаченная SIM карта мобильного оператора связи с подключенной услугой пакетной передачи данных GPRS.

Оборудование центрального диспетчерского управления (ЦДУ)

1. Сервер* сбора, управления и хранения информации.
2. Резервный сервер* сбора, управления и хранения информации.
3. АРМ диспетчера:

    • отображение информации о потребителях (общий вид схемы ПП, общий вид конечного объекта/потребителя ПГБ);
    • отображение текущих и архивных данных по потребителю (расход, давление, температура);
    • управление объектом автоматизации.

4. Оборудование связи.
5. Источник бесперебойного питания.
6. Принтер (принтеры) для распечатки отчетов.

* Сервер может выполнять функции АРМ диспетчера.
АРМ диспетчер
АРМ диспетчер

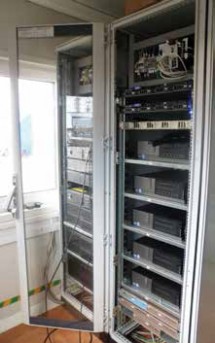

Шкаф системы SCADA
Шкаф системы SCADA

Основные функции ЦДУ:

  • сбор и хранение информации, полученной от оборудования;
  • контроль за технологическим процессом подачи газа;
  • выдача сообщений об исключительных ситуациях или авариях и их протоколирование;
  • предоставление оперативной и архивной информации клиентским рабочим местам;
  • предоставление оперативной и архивной информации серверу учета расхода и хранения информации о потребителях;
  • резервное сохранение данных.

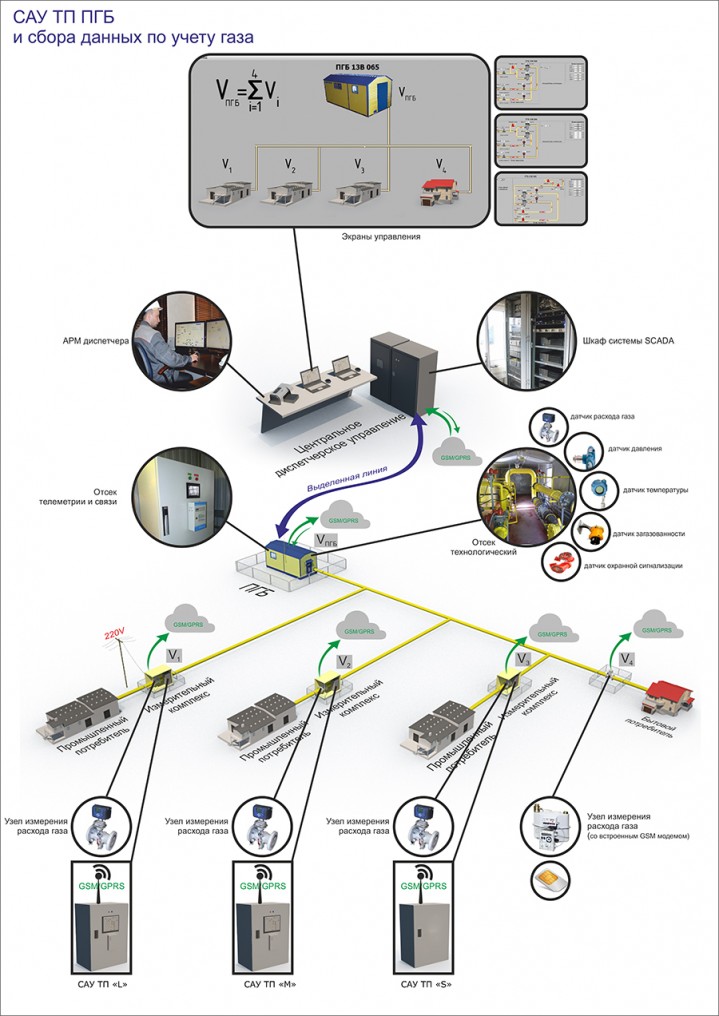

Система автоматического управления и сбора данных по учёту газа

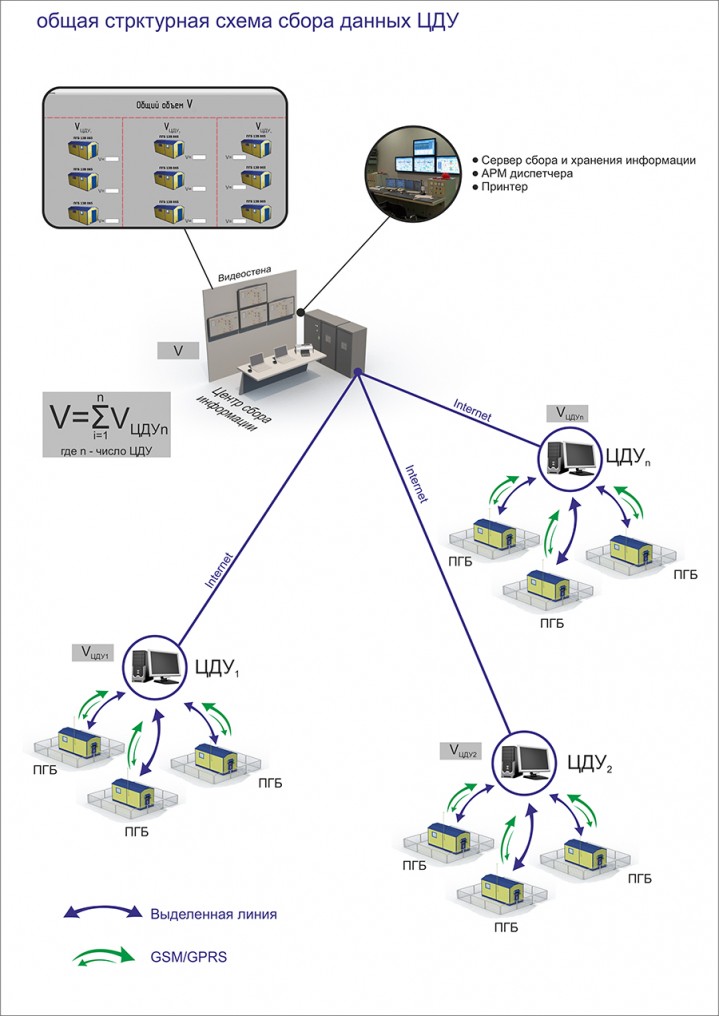

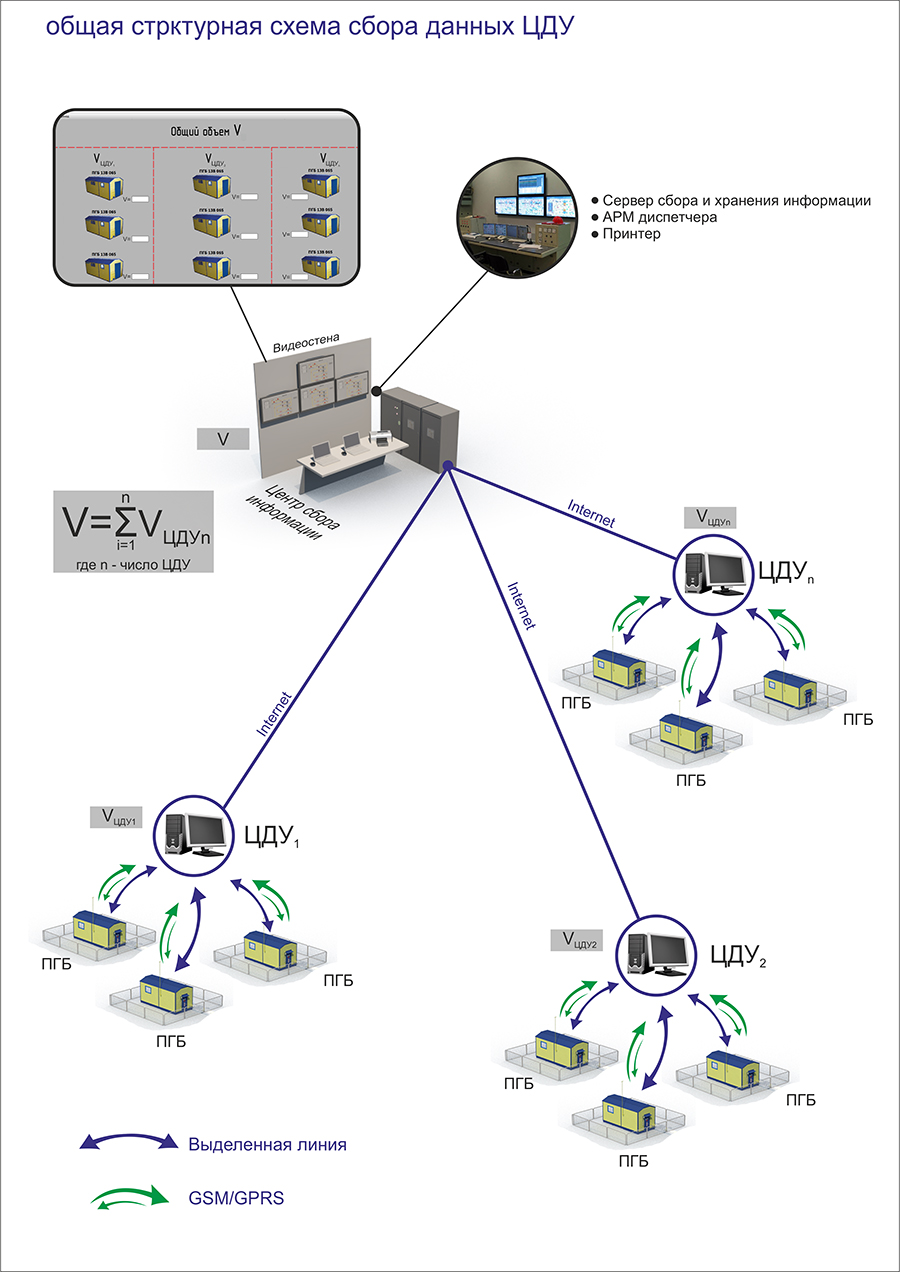

Общая структурная схема сбора данных ЦДУ

Оборудование, устанавливаемое на ПГБ и узлах измерения расхода газа у потребителя

Оборудование ПГБ Оборудование ПГБ Оборудование ПГБ



САУ ТП ПГБ комплектуется в соответствии с требованиями Заказчика.

Блок КИПиА "Операторная"

Для размещения шкафов САУ ТП и организации оптимальных условий работы обслуживающего персонала по отдельному заказу мы изготавливаем комфортабельные блок-контейнеры «Операторные», оснащённые системами отопления и кондиционирования воздуха, позволяющие поддерживать комфортные температурные условия для работы оборудования и обслуживающего персонала.

Операторная Операторная вид1 Операторная вид2

Операторная вид3 Операторная вид4 Операторная вид5

Операторная вид6 Операторная вид7



Металлические двери с утеплением Резервное питание (генератор) Батарея отопления в генераторном отсеке Пластиковые окна Кондиционер
Металлические двери с утеплением Резервное питание (генератор) Батарея отопления в генераторном отсеке Пластиковые окна Кондиционер
