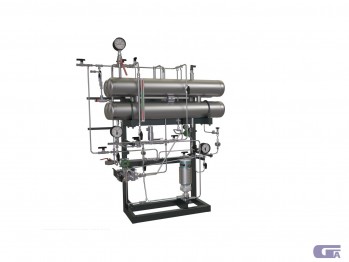

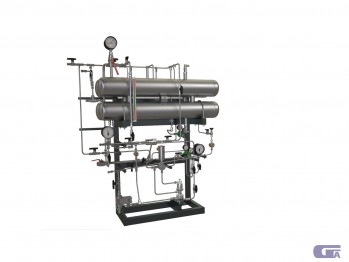

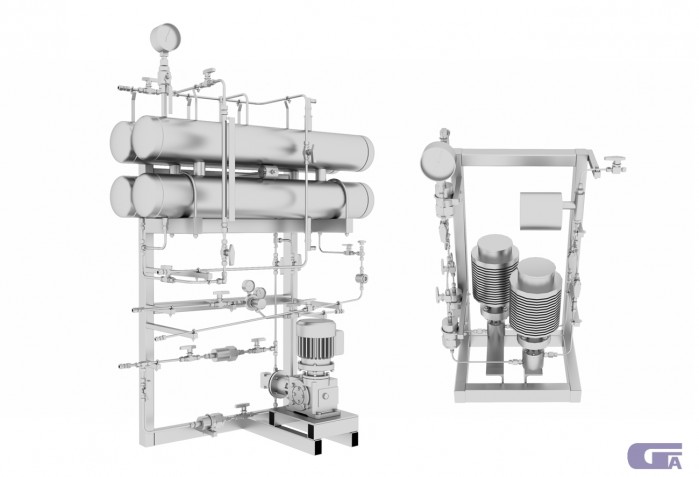

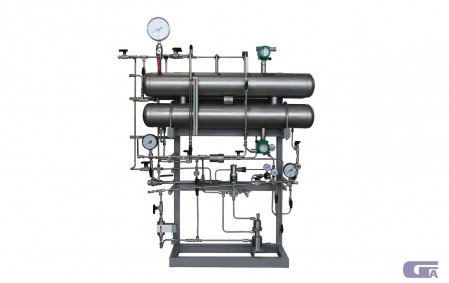

Одоризаторы газа ОДГ



Достоинства одоризатора ОДГ-20/10.000.000

  1. Надежность конструкции;
  2. Удобство в обслуживании;
  3. Точность дозирования;
  4. Работа одоризатора не зависит от давления одорируемого газа;
  5. Одоризатор работает без перепада давления одорируемого газа;
  6. Давление одорируемого газа до 160 кг/см2;

Назначение

Узел автоматической одоризации газа предназначен для автоматической подачи одоранта (этилмеркаптана) в поток газа пропорционально его расходу с целью придания газу характерного запаха.

Автоматическое дозирование: Регулятором давления газа Р1 производится установка давления газа в емкости хранения ЕХ до величины 0,4МПа. При расходе газа до 20000 нм3/час дозирование осуществляется насосом Н1 (НИД-Э-20), при этом краны К2, К4, К5, К6, К7, К8 и К9 открыты. При расходе газа от 20000 нм3/час до 110000 нм3/час дозирование осуществляется насосом Н2 (НИД-Э-180). Доза одоранта изменяется за счет частоты такта работы насосов и измеряется расходомером РМ. Ручное дозирование: Одорант (из емкости хранения) закачивается через фильтр Ф4 насосом Н3 в емкость расходную ЕР, при этом краны шаровые К11 и К12 открыты, краны шаровые К13 и К14 закрыты. Уровень в емкости ЕР контролируется указателем уровня У (краны К18 и К19 открыты). Опорожнение емкости ЕР осуществляется насосом Н3 при открытых кранах К13, К14 и К24, краны К11 и К12 закрыты. Минимальный и максимальный уровни в емкости ЕР контролируются сигнализатором уровня СУ. Давление в емкости ЕР уравнивается с давлением одорируемого газа в трубопроводе (кран К17 окрыт, К20 закрыт). Подача одоранта в трубопровод
одорируемого газа осуществляется самотеком. Количество подаваемого одоранта регулируется при помощи вентиля игольчатого В1 и капельницы КП1. Масса одной капли одоранта равна 0,02 г. Регулируя подачу одоранта и подсчитывая количество капель в единицу времени, можно добиться требуемого расхода одоранта для установленного значения расхода газа.



Преимущества

  • Дозирование одоранта осуществляется дозирующими насосами собственного производства, конструкция которых защищена патентом Российской Федерации;
  • Микропроцессорный блок управления обеспечивает автоматическое дозирование подачи одоранта в поток газа и передачу сигналов о технологических процессах;
  • Процесс одоризации газа соответствует всем стандартам, принятым в области экологии и безопасности объектов газовой промышленности;
  • Применение герметичного дозирующего насоса обеспечивает отсутствие утечек паров одоранта в атмосферу;
  • Заправка расходной емкости осуществляется непосредственно во время процесса одоризации;
  • Возможность обеспечения работы в полностью автоматическом режиме позволяет успешно применять изделия на объектах, реализующих технологию удаленного («безлюдного») управления;
  • Получение информации происходит как с вычислителей расхода природного газа, так и с любой системы «верхнего уровня»;
  • Доза впрыскиваемого одоранта регулируется в соответствии с заданными величинами;
  • Благодаря конструктивным особенностям изделий (обвязки узлов с участком трубы) осуществляется упрощенный монтаж и пуско-наладка блока.
