Система автоматизированного управления технологическими процессами ГИС (САУ ТП ГИС)

Непрерывный автоматический контроль технологических параметров, реализация функций защиты, дистанционное и автоматическое управление основным и вспомогательнымоборудованием ГИС, обеспечивающим непрерывную транспортировку газа, регистрация, архивирование информации о состоянии ГИС.

Состав САУ ТП ГИС

В состав системы входит набор технических средств для автоматизации территориально распределенных технологических объектов.

Основными компонентами являются:

  • система контроля и управления технологическим процессом на ГИС;
  • шкаф контроля и управления технологическим процессом;
  • шкаф контроля и управления крановыми площадками;
  • шкаф контроля и управления узла приёма запуска очистного устройства;
  • система распределенного ввода/вывода;
  • рабочая станция (сервер + клиент);
  • центральный архивный сервер;
  • АРМ диспетчера (клиент).

Состав системы может быть изменен в соответствии с техническим заданием, полученным от Заказчика.

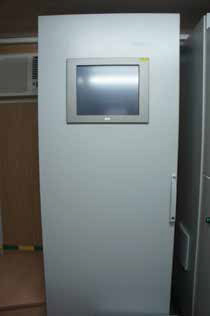

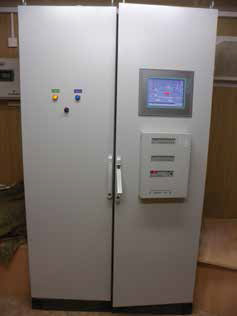

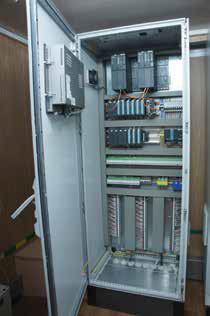

САУ ТП ГИС общий вид 1 САУ ТП ГИС общий вид 2 САУ ТП ГИС общий вид 3

Функции, выполняемые САУ ТП ГИС:

  • автоматический сбор информации от датчиков технологических параметров;
  • контроль целостности цепей аналоговых датчиков по уровню входного аналогового сигнала, достоверности аналоговых параметров;
  • автоматический сбор и обработка информации о режимах работы, состоянии основного и вспомогательного оборудования и положении запорной арматуры;
  • формирование сигнализации о предаварийных и аварийных ситуациях, несанкционированном изменении состояния технологического оборудования, отклонениях параметров за пределы технологических уставок;
  • отображение информации и сигнализация о нештатных ситуациях на оперативной панели (панели контроля и управления) шкафа автоматики или на экране дисплея АРМ оператора ГИС;
  • измерение расхода газа с накоплением данных о часовых, суточных, месячных и годовых расходах газа по потребителям ГИС;
  • обмен информацией с удаленным и (или) местным АРМ оператора по интерфейсным каналам связи;
  • регистрация, архивирование информации о состоянии ГИС, аварийных сообщений, действий оператора при управлении объектами с глубиной ретроспективы не менее 30 суток на АРМ оператора, ведение аварийного архива на контроллерном оборудовании;
  • автоматическая реализация алгоритмов управления исполнительными механизмами;
  • дистанционное управление запорной арматурой и другими технологическими объектами с оперативной панели и (или) с АРМ оператора в соответствии с регламентом работы;
  • контроль исправности аппаратуры с сигнализацией отказов на верхнем уровне управления.
Структурная схема САУ ТП ГИС


Блок КИПиА "Операторная"

Для размещения шкафов САУ ТП и организации оптимальных условий работы обслуживающего персонала по отдельному заказу мы изготавливаем комфортабельные блок-контейнеры «Операторные», оснащённые системами отопления и кондиционирования воздуха, позволяющие поддерживать комфортные температурные условия для работы оборудования и обслуживающего персонала.

Операторная Операторная вид1 Операторная вид2
Операторная вид3 Операторная вид4 Операторная вид5
Операторная вид6 Операторная вид7



Металлические двери с утеплением Резервное питание (генератор) Батарея отопления в генераторном отсеке Пластиковые окна Кондиционер
Металлические двери с утеплением Резервное питание (генератор) Батарея отопления в генераторном отсеке Пластиковые окна Кондиционер
