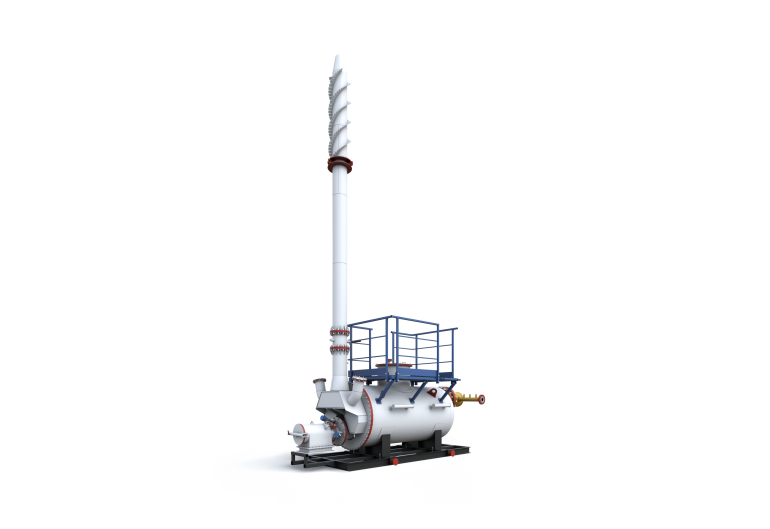

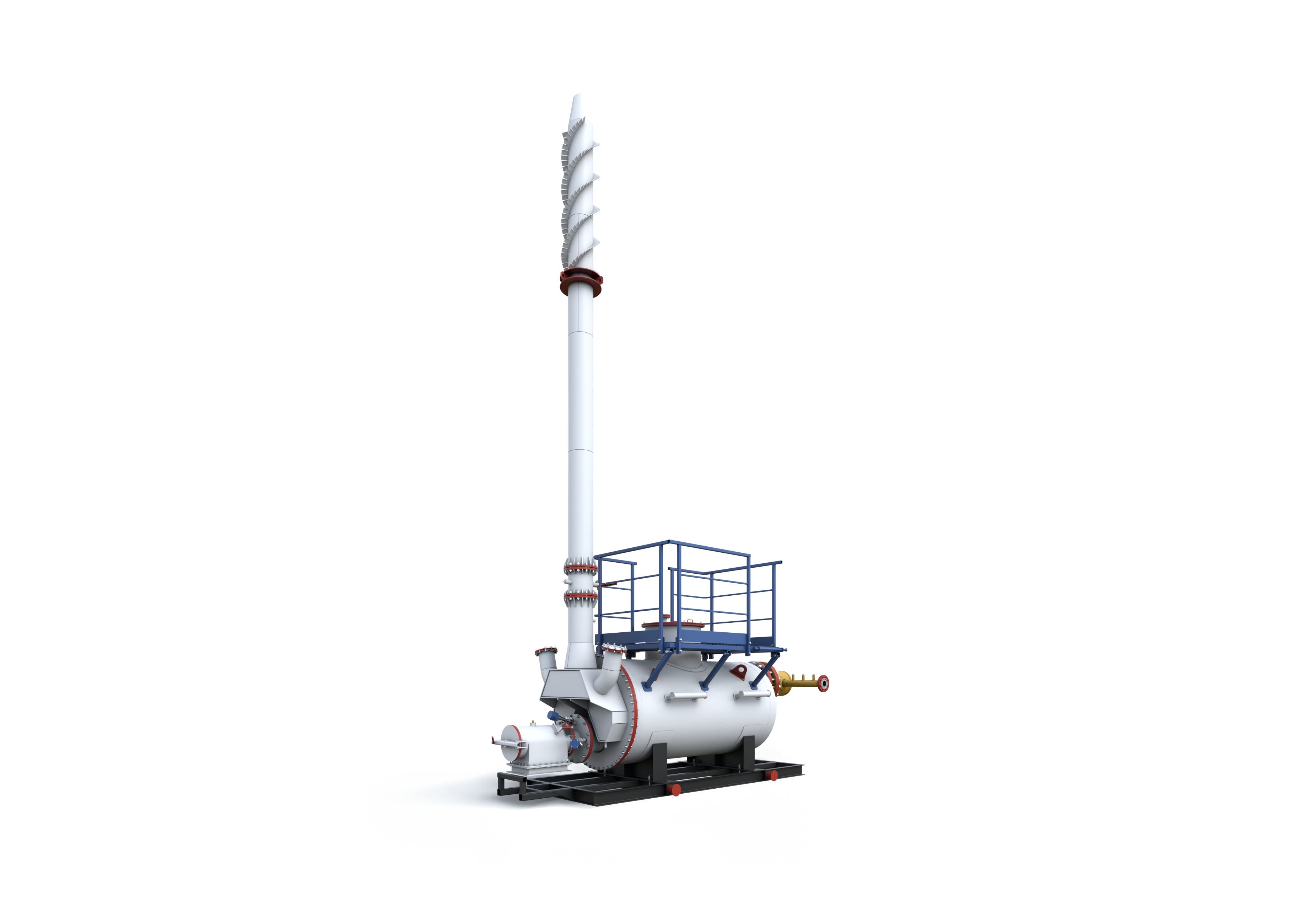

Подогреватели нефти и газа

Назначение:

• Путевые подогреватели нефти ППТ с промежуточным теплоносителем предназначены для нагрева сырой нефти, нефтяной эмульсии, природного и попутного нефтяного газа на предприятиях добычи и переработки нефтепродуктов.
• Для нагрева промежуточного теплоносителя может использоваться дизельное топливо, нефть, природный или попутный нефтяной газ. В зависимости от вида топлива подогреватель ППТ комплектуется газовой или жидкостной горелкой.
• Подогреватель путевой ёмкостного типа с промежуточным теплоносителем ПНПТ предназначен для нагрева нефти, нефтяной эмульсии, газа, газового конденсата или их смесей в системах нефтегазосбора, а также воды для технологических и теплофикационных целей на нефтегазодобывающих предприятиях.
• Путевой подогреватель ПП-4В предназначен для нагрева нефти, нефтяной эмульсии, газа, газового конденсата или их смесей в системах нефтегазосбора, а также воды для технологических и теплофикационных целей на нефтегазодобывающих предприятиях.

Перечень и технические характеристики:

• Подогреватели путевые ППТ-0,2 Г, ППТ-0,2 Ж, ППТ-0,2 ГЖ (Мобильная) Номинальная тепловая мощность ,кВт (Гкал/час) 120 (0,1) … 290 (0,25)
• Подогреватели путевые ПНПТ-0,63 Номинальная тепловая мощность ,кВт (Гкал/час) 0,73 (0,63), ПНПТ-1,6 Номинальная тепловая мощность ,кВт (Гкал/час) 1,86 (1,6), ПНПТ-3,87 Номинальная тепловая мощность ,кВт (Гкал/час) 4,5 (3,87)
• Путевой подогреватель ПП-4В- Номинальная тепловая мощность, МВт (Гкал/ч) - 4,0(3,44)

Особенности:

Повышенная мощность, достигаемая за счет конструктивных особенностей:

• змеевик с большей площадью теплообмена;
• две дутьевые горелки.

Комплектация:

Технически, подогреватели состоят из отдельных модулей и могут включать в себя следующие узлы:

• Подогреватель;
• Крепёжные изделия;
• Прокладочные материалы;
• Комплект монтажных частей в соответствии с ТД;
• Комплект ЗИП в соответствии с ведомостью ЗИП;
• Ответные фланцы для монтажа;
• Узлы прорарки/очистки;
• Контроль температуры/давления;
• Средства автоматизации;
• Иное оборудование по требованию заказчика.

Примеры общего вида показаны на Рис.1, Рис.2.

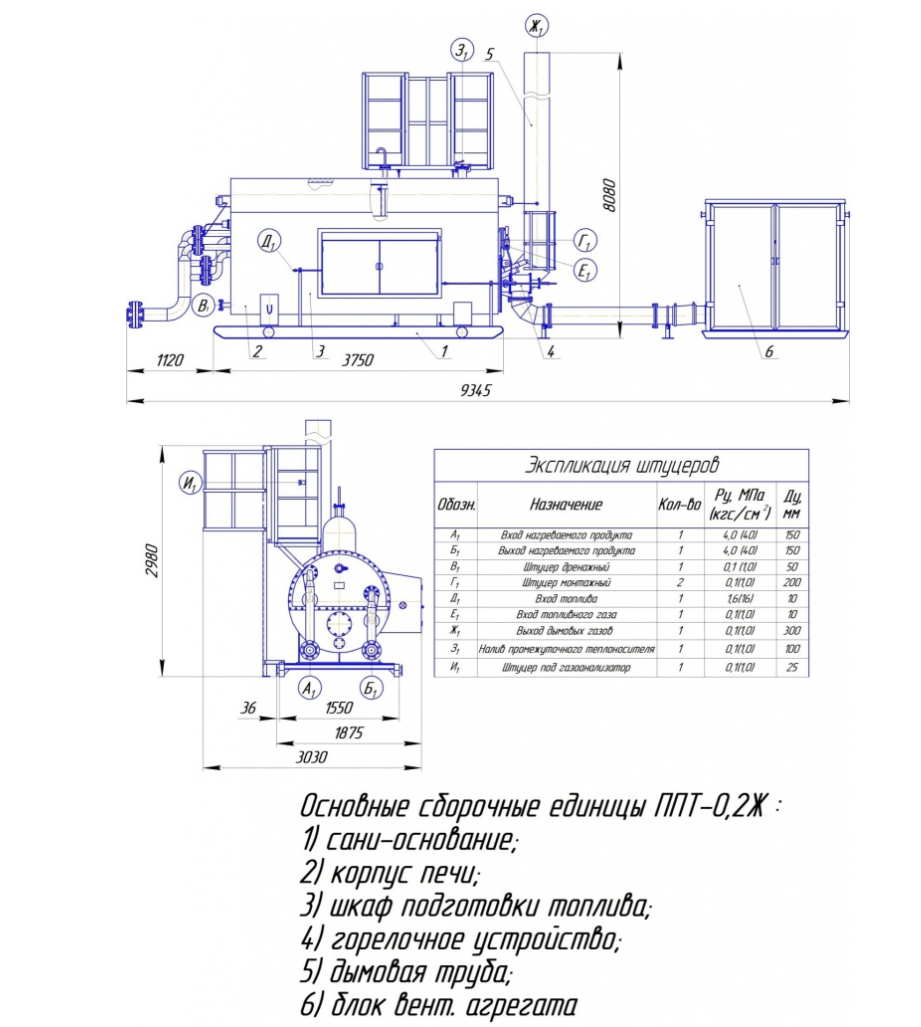

Рис.1

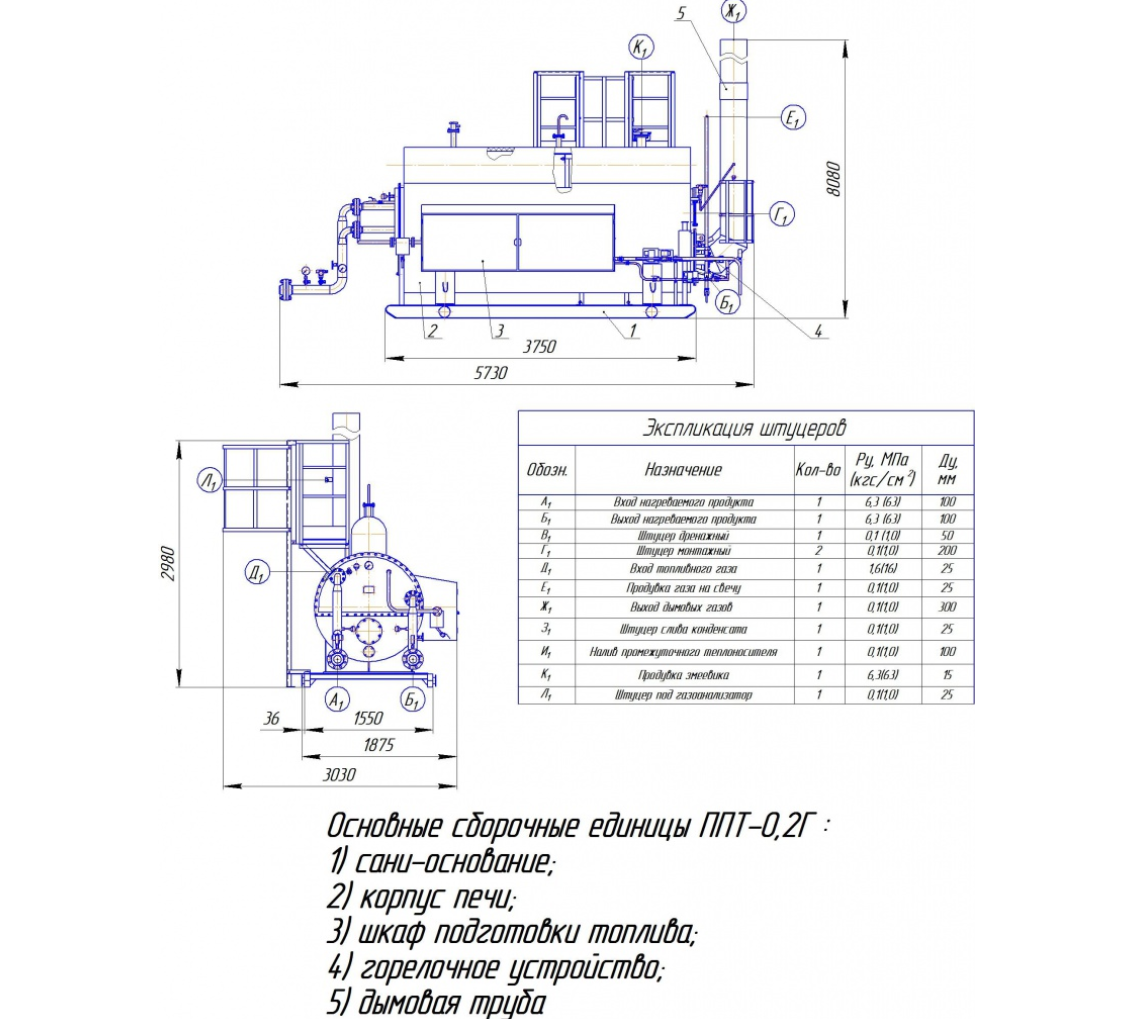

Рис.2

Дополнительно предоставляются следующие услуги:

• Разработка РКД (рабочей конструкторской документации) — подготовка полного комплекта документов (чертежей, спецификаций, ведомостей и др.) для изготовления, контроля, приёмки и эксплуатации установки.
• Выполнение ШМР (шефмонтажных работ) — организационно‑техническое руководство и надзор за монтажом оборудования силами специалистов заказчика или подрядчика под контролем представителя поставщика/производителя.
• Выполнение ПНР (пусконаладочных работ) — проведение комплекса мероприятий по проверке, настройке, испытаниям и вводу установки в эксплуатацию, включая пробный запуск, отладку рабочих режимов и подтверждение проектных характеристик.
