Система автоматизированного управления технологическими процессами УПН (САУ ТП УПН)
САУ ТП установки подготовки нефти (УПН) предназначена для автоматизации технологических процессов УПН, автоматизации деятельности специалистов по контролю и управлению технологическими процессами и производством, для организации оперативного информационного контроля (мониторинга) технологического режима работы аппаратов и установок УПН, высокоэффективного управления технологическими процессами УПН.
Функции САУ ТП УПН
- оперативный контроль параметров УПН;
- программно-логическое управление оборудованием;
- автоматическое регулирование режимов работы оборудования;
- учет времени работы оборудования и расходов нефти, воды и газа;
- долгосрочное хранение оперативной информации;
- формирование отчетной документации;
- диагностика состояния оборудования САУ УПН.

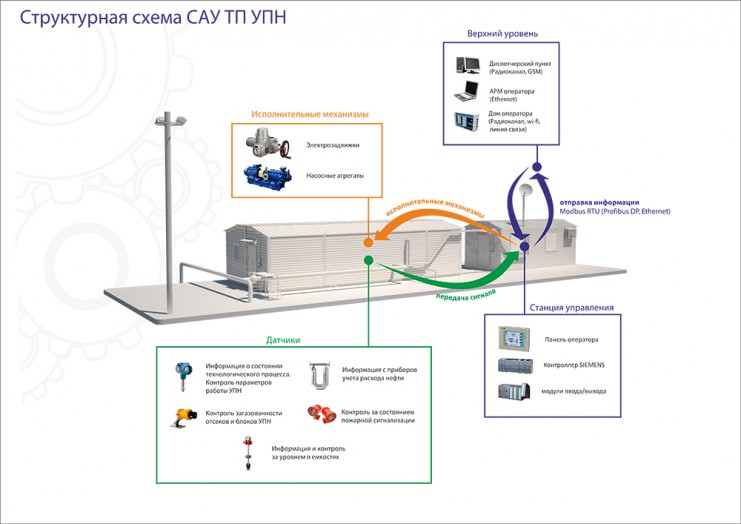

Структура:
Система контроля и управления УПН представляет собой программно-аппаратный комплекс, в котором задачи контроля и управления технологическим процессом и оборудованием решаются на следующих уровнях иерархии:
1) Первичные средства автоматизации (датчики, измерительные преобразователи, приборы местного контроля, исполнительные устройства). Основное назначение:
• преобразование технологических параметров в информационные сигналы;
• преобразование управляющих сигналов в управляющие воздействия.
2) Оборудование с локальными системами автоматизации (блоки дозирования реагента, путевые подогреватели, узлы учета нефти, газа и электроэнергии и т.п.);

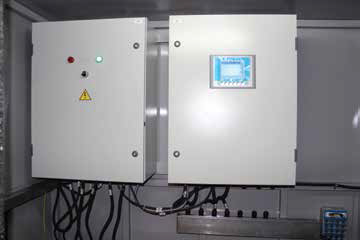

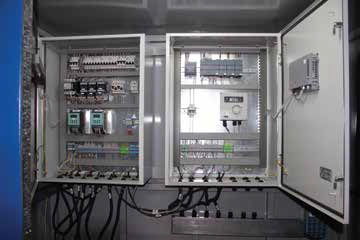

3) Станции управления (СУ). Основное назначение:
• сбор и первичная обработка информации;
• реализация алгоритмов автоматического регулирования, программно-логического управления, защит и блокировок;
• обмен данными с вышестоящим уровнем и реализация команд вышестоящего уровня.
4) Многофункциональный АРМ оператора. Основное назначение:
• сбор данных в режиме реального времени с объекта управления;
• увязка всех составляющих системы в единую информационно-управляющую систему;
• реализация функций человеко-машинного интерфейса;
• мониторинг технологического процесса;
• оперативное управление технологическим процессом.
5) Сервер базы данных. Основное назначение:
• долгосрочное хранение оперативной информации;
• предоставление доступа к архивной информации посредством стандартных средств баз данных.
Блок КИПиА "Операторная"
Для размещения шкафов САУ ТП и организации оптимальных условий работы обслуживающего персонала по отдельному заказу мы изготавливаем комфортабельные блок-контейнеры «Операторные», оснащённые системами отопления и кондиционирования воздуха, позволяющие поддерживать комфортные температурные условия для работы оборудования и обслуживающего персонала.




Металлические двери с утеплением | Резервное питание (генератор) | Батарея отопления в генераторном отсеке | Пластиковые окна | Кондиционер |
![]() |
![]() |
![]() |
![]() |
![]() |
