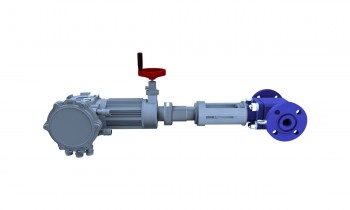

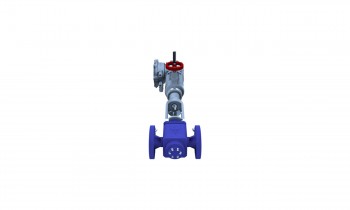

Клапаны запорно-регулирующие КЗР и КЗРК

Клапаны запорно-регулирующие КЗР и КЗРК

Клапаны запорно-регулирующие КЗР и КЗРК служат для изменения и поддержания за счет дросселирования (изменения проходного сечения клапана) таких параметров среды, как расход, температура или давление.

Управление потоком осуществляется при перемещении плунжера за счет изменения эффективной площади проходного сечения, образуемого седлом и профилем плунжера. Тип пропускной характеристики определяется профилем плунжера.

Клапаны с электроприводом изготавливаются как в общепромышленном исполнении, так и во взрывозащищенном варианте с питанием 380В, 220В и 24В.

Клапаны КЗРК с электроприводом имеют как разгруженное, так неразгруженное исполнение дросселирующего узла. Корпус изготавливается из стали 20, 12Х18Н10Т, 09Г2С.

Дросселирующие узлы изготавливаются из сталей 12Х18Н10Т, 40Х13

Управление регулирующих клапанов осуществляется с помощью пускателя или аналоговым сигналом, а также с использованием различных проколов (Profibus DP, Мodbus,

FoundаtionFieldbus, Device NET).



Номинальный диаметр DN, мм

50

80

100

150

200

Номинальное давление PN, МПа

10

Рабочая среда

Природный газ,

Неагрессивные газы

Температура рабочей среды, С

-10 … +50

Условная пропускная способность, Kv, м3/ч

2,5; 4,0; 6,3;

8,0; 10; 12;

14; 16; 20;25;

32; 40

4,0; 6,3;

8,0; 10;12;

14; 16; 20;

25; 32; 40;

50; 63; 80;

100;125

20; 25; 32;

40;50; 63;

80;100;125;

160; 200

63; 80;

100; 125;

160; 200;

250; 320

63; 80;

100; 125;

160; 200;

250; 320;

400

Расходная характеристика

Линейная/равнопроцентная

Условия эксплуатации по ГОСТ 15150

УХЛ-2; УХЛ-1

Класс герметичности затвора по ГОСТ 9544

А
