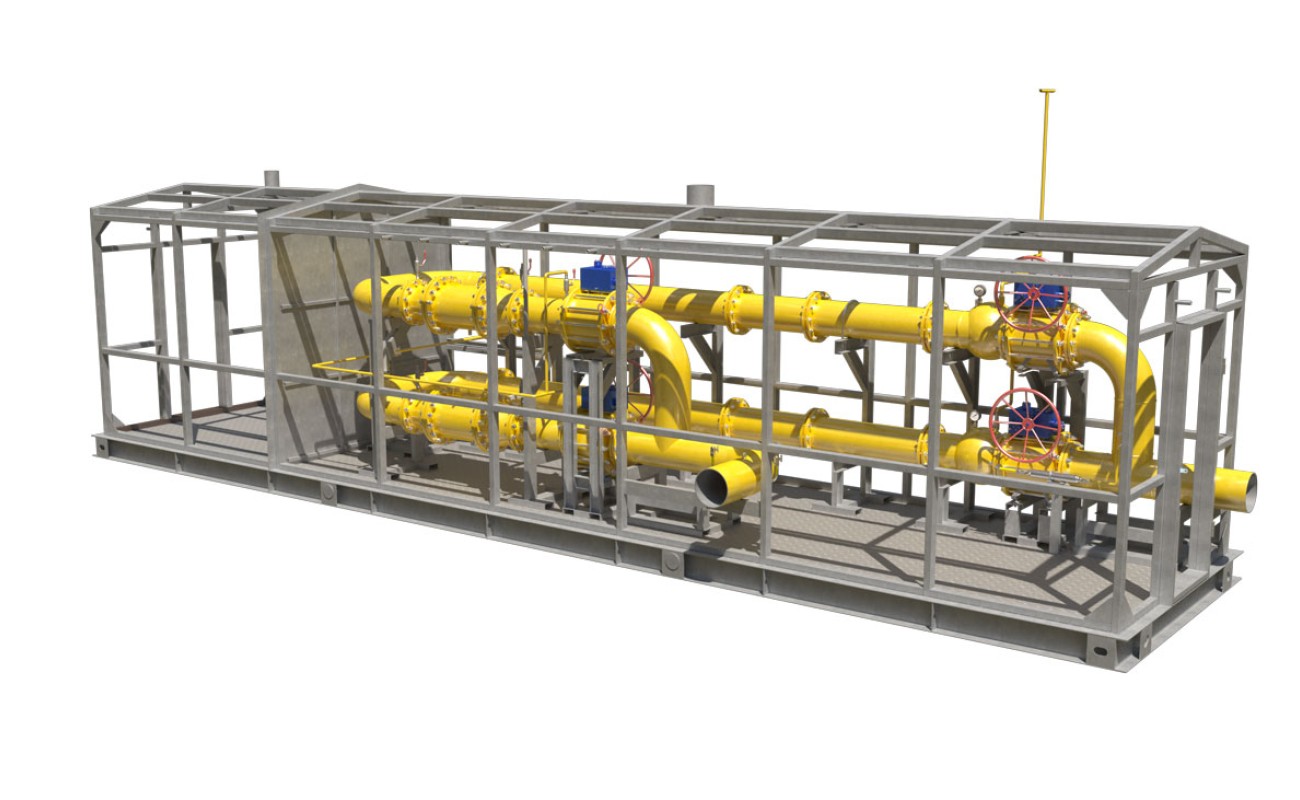

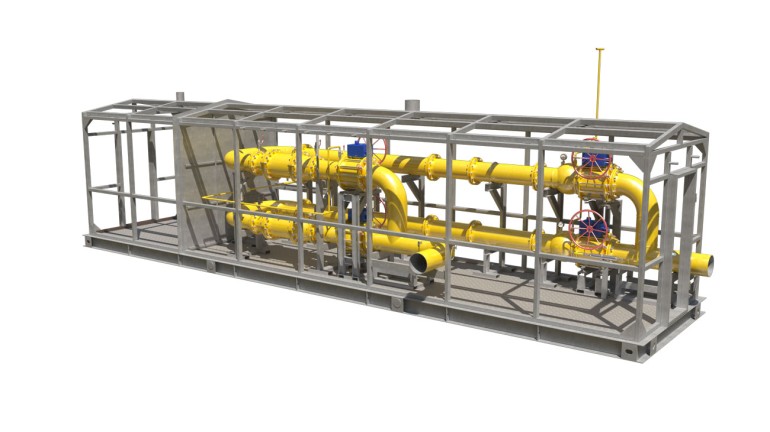

Система измерения количества и параметров свободного нефтяного газа (СИКГ)

Назначение

• измерения объема свободного нефтяного газа;
• измерения технологических и качественных параметров свободного нефтяного газа (плотность, вязкость, влагосодержание, давление, температура);
• вычисления объема свободного нефтяного газа, приведенного к стандартным условиям;
• отображения (индикации), обработки и регистрации результатов измерений.

Состав системы

В общем случае СИКГ состоит из:

• измерительный комплекс (ИК);
• система обработки информации (СОИ);
• технологическая часть;
• система промышленной безопасности.

Измерительный комплекс (ИК) служит для измерения расхода и контроля параметров нефтяного газа. Количество и диаметр измерительных линий определяется расчетным путем в зависимости от максимального расхода и типа применяемого преобразователя расхода.

Система обработки информации (СОИ) обеспечивает автоматизированное выполнение функций сбора, обработки, отображения, регистрации информации по учету нефти и управление режимами работы СИКГ.

Технологическая часть имеет в своем составе измерительные линии, массовые и объемные преобразователи расхода, датчики давления и температуры, регуляторы расхода, узел подключения к поверочной установке, входной и выходной коллекторы, запорная арматура, приборы системы контроля протечек.

Системы промышленной безопасности обеспечивают безопасность работы СИКГ и включают в себя систему пожаротушения и пожарной сигнализации, системы контроля загазованности, системы электроснабжения и заземления.

Классификация систем измерений количества и параметров свободного нефтяного газа

СИКГ классифицируют на категории и классы, исходя из их производительности и места размещения, с целью установления оптимальных технических и метрологических требований.

В зависимости от значения объемного расхода газа, приведенного к стандартным условиям, СИКГ подразделяют на категории:

• I (большой производительности) - от 103 м3/ч включительно;
• II (средней производительности) - от 2•104 до 105 м3/ч включительно;
• III (малой производительности) - более 103 до 2•104 м3/ч;
• IV (минимальной производительности) - не более 103 м3/ч.

По назначению СИКГ подразделяют на следующие классы:

• А - СИКГ, предназначенные для выполнения измерений в целях проведения взаимных расчетов;
• Б - СИКГ, предназначенные для выполнения измерений объемов газа, потребляемого на собственные технологические и инфраструктурные нужды (выработка электроэнергии, котельные, печи подогрева нефти, печи УПСВ, путевые подогреватели и т.п.);
• В - СИКГ, предназначенные для выполнения измерений объемов газа, сбрасываемых в атмосферу и сжигаемых на факелах (установки сброса газа на свечу, факельные установки и т.п.).
