Фильтры газовые сетчатые (осевые, угловые)

Фильтры газовые сетчатые (осевые, угловые)



Назначение

Фильтры газовые сетчатые ФС предназначены для очистки неагрессивных углеводородных газов и воздуха от механических примесей (окалины, пыли), эрозирующих уплотнительные поверхности клапанов регуляторов давления, предохранительных запорных клапанов, запорной и другой арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы.

Фильтры газовые сетчатые устанавливаются в оборудовании систем газораспределения с максимальным рабочим давлением до 16 кгс/см²





Устройство

Фильтр состоит из сварного корпуса, крышки и фильтрующего элемента. Газ, проходя через сетку фильтрующего элемента, очищается от твердых частиц, которые оседают в нижней части стакана фильтрующего элемента и крышки. Пройдя фильтрующий элемент, очищенный газ поступает на выход фильтра. На корпусе фильтра имеются резьбовые штуцера для подсоединения к ним прибора замера перепада давления. По заказу потребителя фильтр может поставляться в комплекте с индикатором перепада давления, позволяющим контролировать степень засорения фильтрующего элемента. Замена фильтрующего элемента осуществляется без демонтажа корпуса фильтра из газопровода. Фильтры газовые сетчатые изготавливаются номинальными диаметрами:
- DN25, DN50, DN80, DN100, DN150, DN200, DN250, DN300, DN400, DN500 со сварными стальными корпусами.

Степень очистки фильтров 80 мкм.

Фильтры газовые сетчатые типа ФС изготавливается в соответствии с требованиями технических условий ТУ 3732-025-03216769-2014.

Безопасность эксплуатации, подтверждается ДЕКЛАРАЦИЕЙ О СООТВЕТСТВИИ ТАМОЖЕННОГО СОЮЗА ТС № RU Д-RU.АЛ16.В.20342.

Материалы и покупные изделия, применяемые при изготовлении фильтров газовых ФС, имеют сертификаты, паспорта и другие документы, подтверждающие их соответствие требованиям действующих стандартов и техническим условиям.

Изготовитель гарантирует соответствие фильтра требованиям технических условий ТУ 3732-025-03216769-2014 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

Гарантийный срок эксплуатации – 12 месяцев со дня продажи потребителю, но не более 18 месяцев со дня изготовления.

Гарантийный срок не распространяется на фильтрующий элемент.

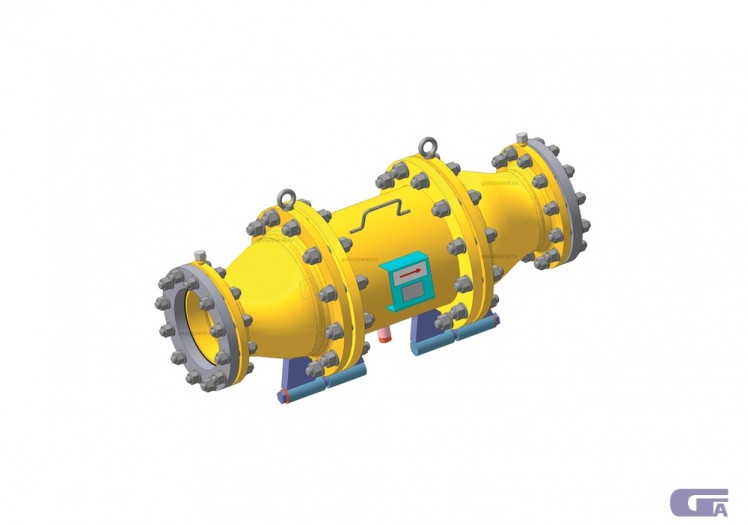

Фильтр газовый сетчатый осевой Фильтр газовый сетчатый угловой
Фильтр газовый сетчатый осевой Фильтр газовый сетчатый угловой








Технические характеристики

Наименование

Значения для типа или исполнения

ФС-25

ФС-50 ФС-50т ФС-80 ФС-80у ФС-100 ФС- 100у ФС-150 ФС- 150А ФС-200 ФС-200А ФС-250 ФС-250А ФС-300 ФС-300А ФС-400 ФС-400А ФС-500 ФС-500А

Номинальный диаметр DN, мм

Вход

25

50

50

80

80

100

100

150

150

200

200

250

250  300 300 400 400 500 500

Выход

25

50

50

80

80

100

100

150

150

200

200

250

250  300 300 400 400 500  500

Номинальное давление PN, МПа (кгс/см2)

1,6 (16)

Максимальное входное давление, МПа (кгс/см2)

1,6 (16)

Пропускная способность при Pвх.=0,1 МПа, нм3/ч, не менее

85

 350

350

900

900

1400

1400

3000

3000

5400

5400

8400

8400 12000  12000  21500  21500  33500  33500

Максимальный перепад давления на фильтрующем элементе, кПа (кгс/см2), не более

5 (0,05)

Тип присоединения Фланцевые по ГОСТ 33259-2015
Строительная длина, мм 300 300 150 550 230 550 248 585 1000 524 1000 588 1400 586 1400 956 1800 1676 2150

Габаритные размеры, мм

- длина
- ширина
- высота



300
215
348



300
215
348



283
283
496



550
335
486



371
371
566



550
330
529



450
450
655



585
460
694



1060
460
515



640
479
1374



1064
460
515



718
531
1510



1466
580
581



718
531
1510



1468
580
581



1106
710
2264



1880
710
770



1860
1800
2660



2150
960
1313

Масса, кг, не более 20 30 30 60 60 100 100 140 175 210 225 320 410 330 430 685 750 3200 960
Конструкция корпуса сварной сварной
Степень очистки, мкм 80**



Примечания: 1. * Величина допуска линейных размеров составляет ± 5 мм;
2. **При согласовании с заказчиком допускается изготавливать с другой степенью очистки;
3. индекс «у» обозначает вид исполнения – угловой
4. индекс «а» обозначает вид исполнения - осевой
