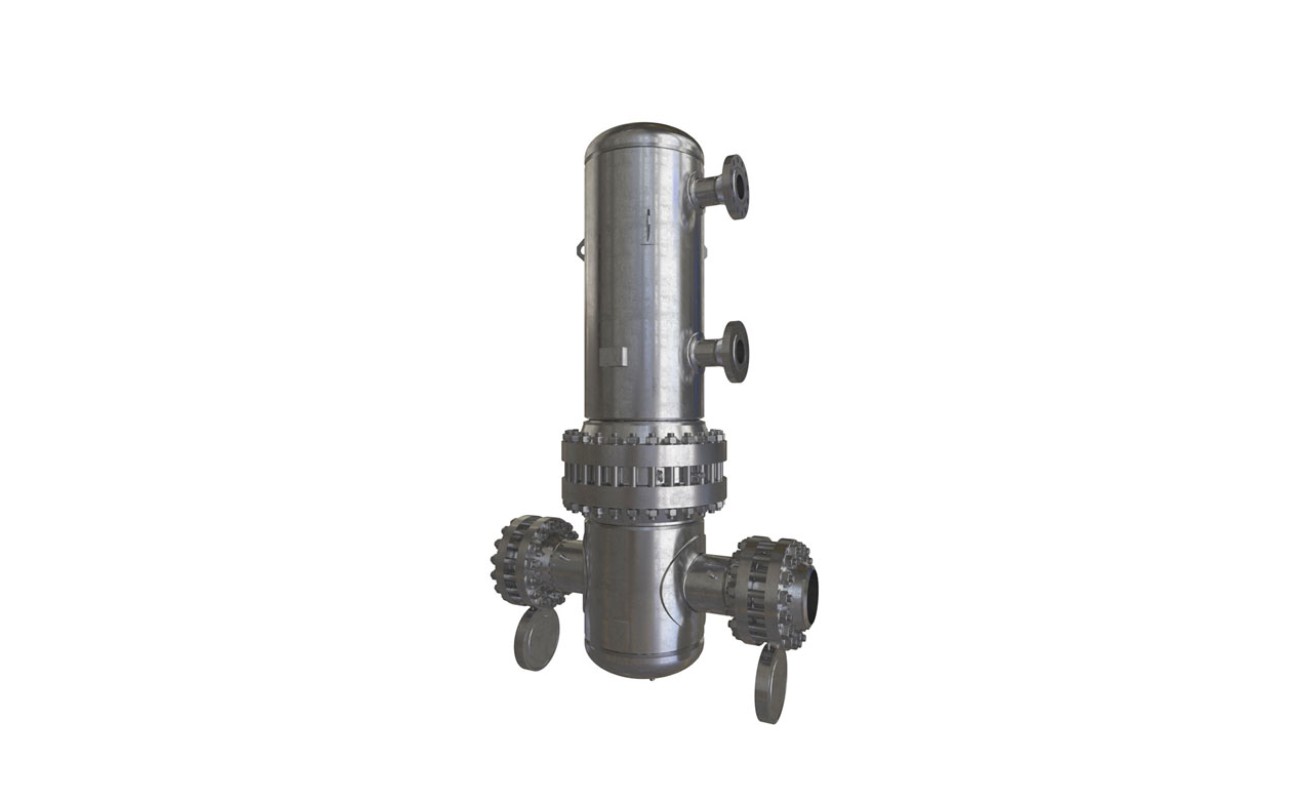

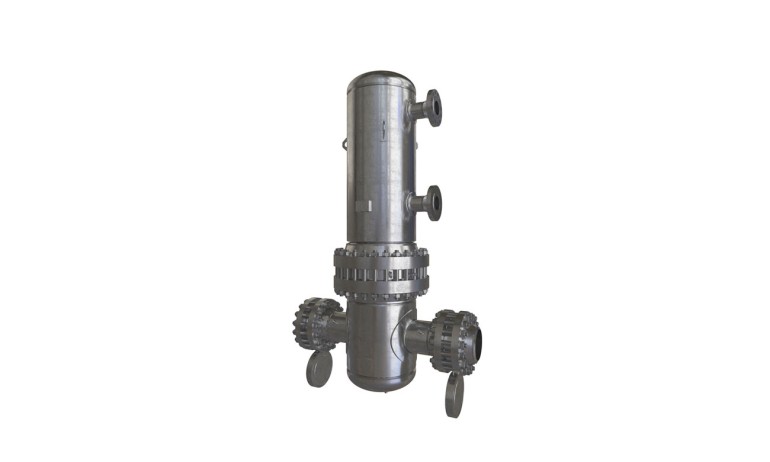

Подогреватель газа вертикальный (ПГ)

Назначение и устройство

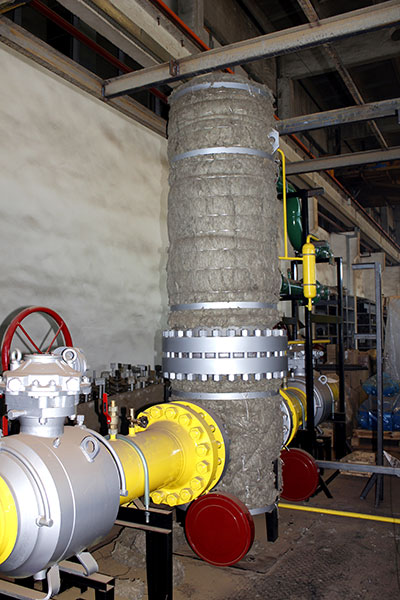

Подогреватели газа производства ООО «Завод «Нефтегазоборудование» могут использоваться на объектах газового хозяйства как внутри помещения, так и на открытом воздухе. Для эксплуатации подогревателя газа на открытом воздухе теплообменный аппарат изолируется от окружающей среды посредством металлического утепленного кожуха. Подогреватель газа ПГ предназначен для подогрева природного газа, не содержащего агрессивных примесей, до заданной температуры. Подогрев газа осуществляется теплоносителем (низкозамерзающей жидкостью) или подготовленной водой от внешнего источника.

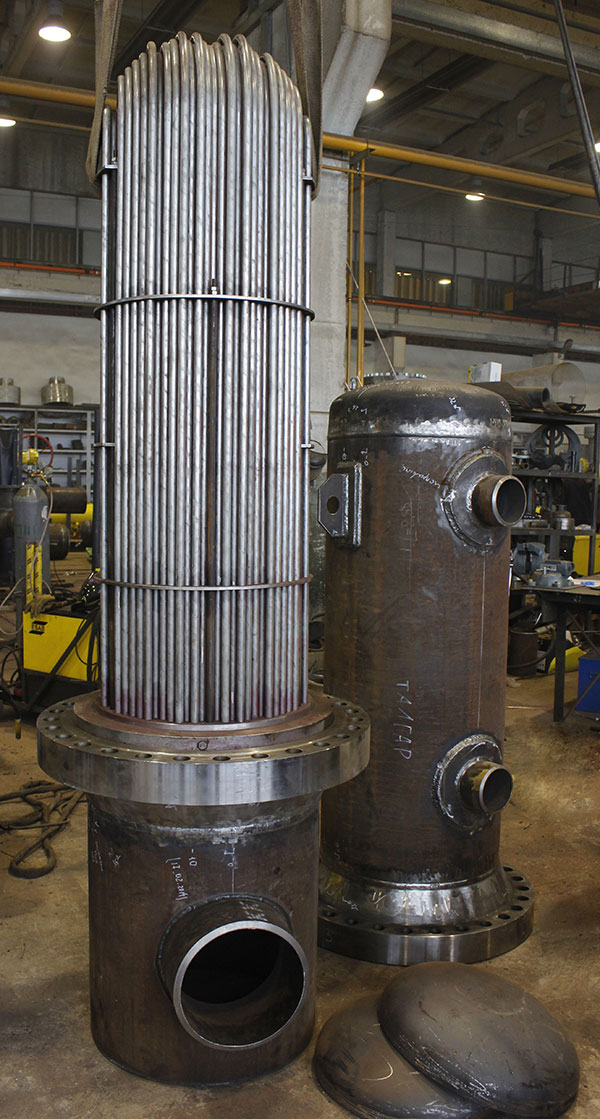

Простота конструкции подогревателя газа производства ООО «Завод «Нефтегазоборудование» снижает эксплуатационные затраты и увеличивает ресурс. По конструкции подогреватели газа представляют собой кожухотрубчатые теплообменники с U-образными трубным пучком. Трубный пучок изготавливается из нержавеющей стали и испытывается как отдельно, так и в сборе с подогревателем газа.

Пропускная способность ПГ, нм³/час

Подогреватель газа	Давление,  МПа								Максимальная теплопроизводительность
ОбозначениеДавление МПа	2,0	3,0	4,0	5,0	6,0	7,0	8,0	10,0	кВт
ПГ 50-100	3000	4500	6300	8000	10000	12000	14000	16000	112
ПГ 80-100	8000	12000	16500	21000	25500	30500	35500	40500	178
ПГ 100-100	12500	19000	25500	32500	40000	48000	56000	64000	289
ПГ 150-100	28000	42500	57500	73500	90000	107500	125500	143500	673
ПГ 200-100	45500	70000	104000	147000	199000	260500	322000	411500	1302
ПГ 300-100	112000	170000	230500	294000	361000	433100	503000	573000	2629

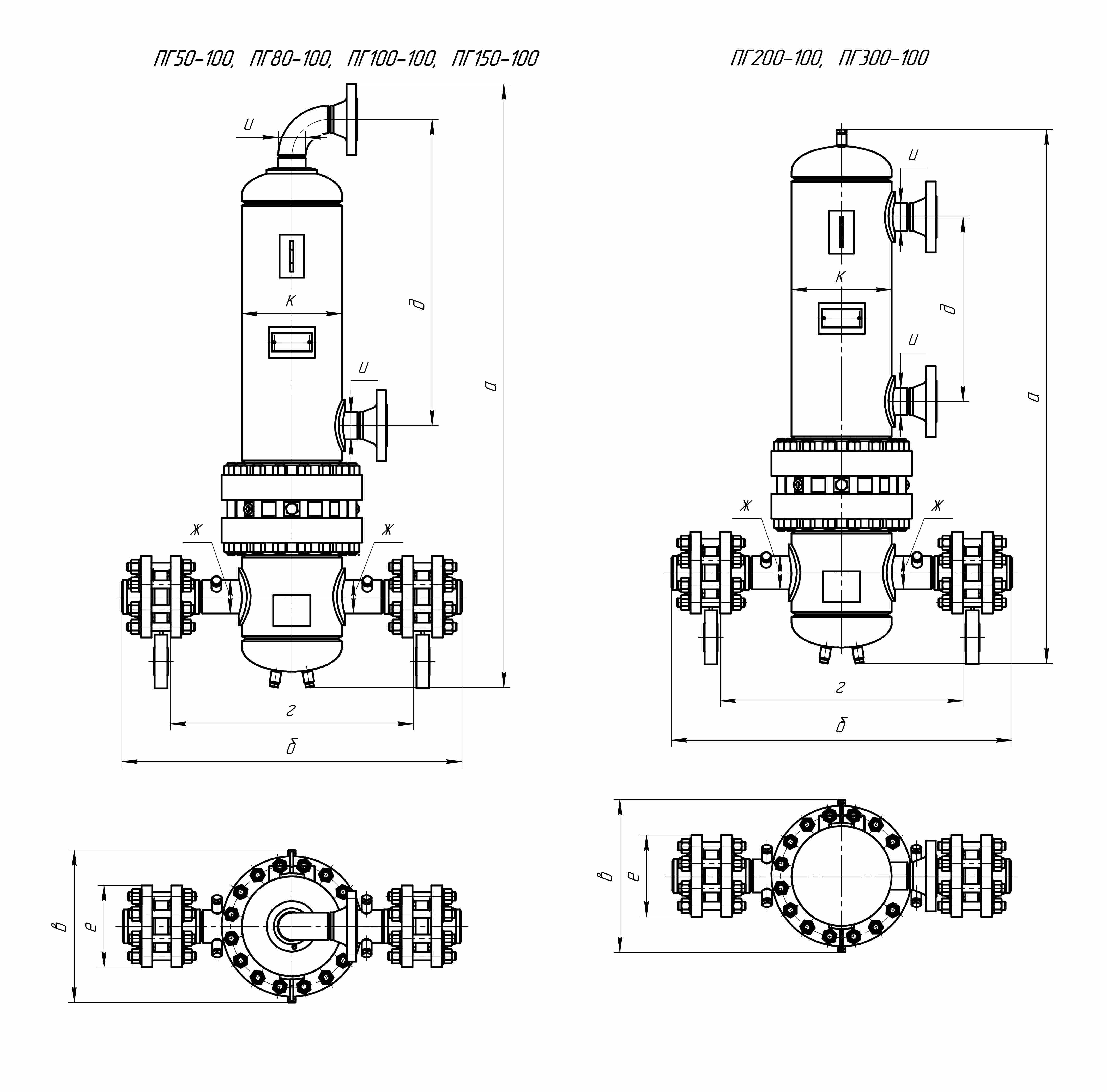

Основные размеры подогревателя газа

Специалисты ООО «Завода «Нефтегазоборудование» помогут подобрать оптимальное количество подогревателей для наиболее рационального использования оборудования.

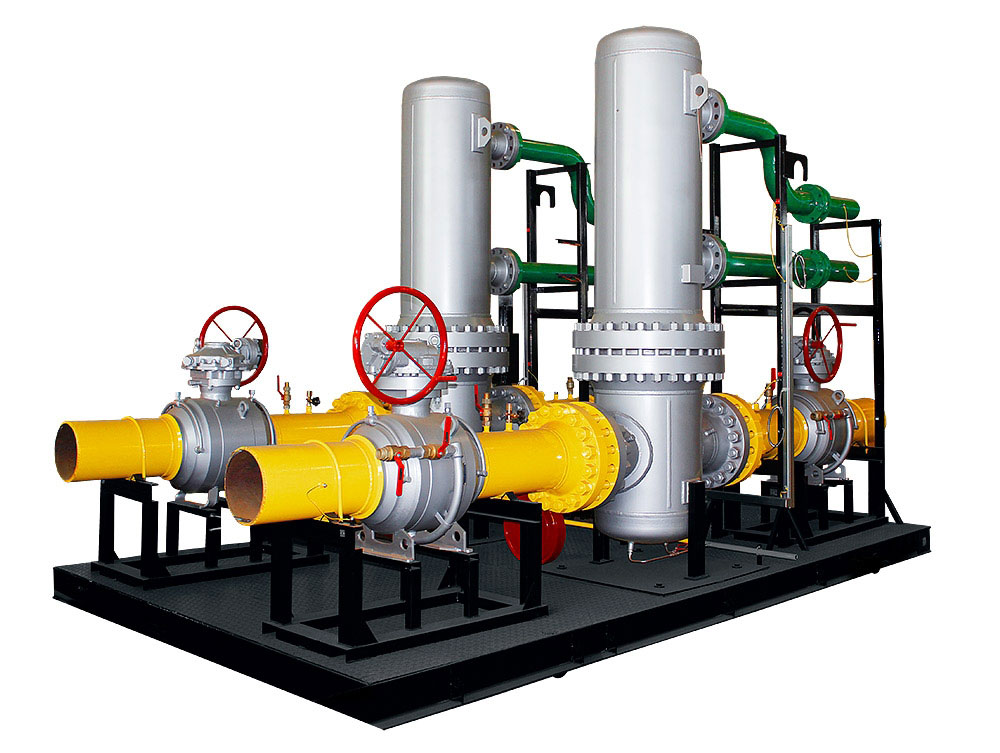

Узел подогрева
