Регуляторы газовые поршневые РГП

Опросный лист:

Скачать

Область применения

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.

Состав

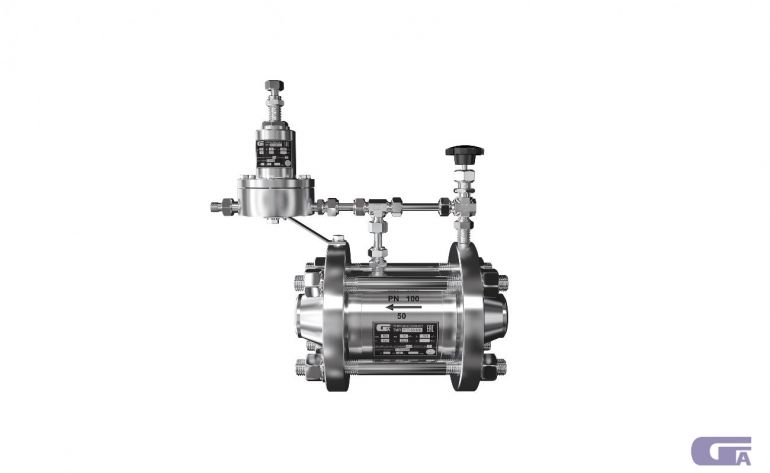

Регулятор состоит из клапана КГП поршневого типа (рабочий орган - металлический поршень) и пилотного регулятора РД-ПС.

Назначение

Регуляторы предназначены для редуцирования и автоматического поддержания давления природного или попутного нефтяного газа, независимо от колебания давления газа на входе регулятора и отбора газа потребителем.

Условия эксплуатации

Регулятор изготавливается двух типов климатического исполнения для эксплуатации в помещениях или под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха: У2 (от - 45°С до + 40°С) и УХЛ2 (от -60°С до + 40°С) и верхнем значении относительной влажности окружающего воздуха 95 % при температуре + 35 °С и более низких температурах без конденсации влаги.

Срок службы регуляторов - не менее 30 лет.

Гарантия - 3 года.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА	Значение для исполнения
НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА	РГП-25/100 РГП-25/150	РГП-50/100 РГП-50/150	РГП-100/100 РГП-100/150	РГП-150/100 РГП-150/150	РГП-200/100 РГП-200/150
1. Номинальное давление PN, МПа (кгс/см²) ASME B 16.5 ANSI	10,0 (100), 15,0 (150) Class 600, Class 900
2. Номинальный диаметр DN NPS	25 1"	50 2"	100 4"	150 6"	200 8"
3. Условная пропускная способность KV, м³/ч	16	50	160	350	500
4. Зона пропорциональности регуляторов от верхнего предела настройки выходного давления, не более	10%
5. Диапазон значений давлений на входе МПа (кгс/см²)	0,5-10,0 (5,0-100)
6. Диапазон регулируемых давлений на выходе МПа (кгс/см²)	0,1-4 (1,0-40)
7. Минимальный перепад на регулирующем органе, МПа (кгс/см²)	0,2 (2,0)
8. Диапазон температур регулируемой среды, °С	-10…60
9. Тип присоединения	Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором)
10. Строительная длина, L, мм (“)	206±1,5 (8,1”±0,06”)	275±1,5 (10,8”±0,06”)	388±1,5 (15,3”±0,06”)	462±1,5 (18,2”±0,06”)	579±1,5 (22,8”±0,06”)
11. Габаритные размеры, мм (“), не более длина ширина высота	317 (12,5”) 135 (5,3”) 333 (13,1”)	375 (14,8”) 195 (7,7”) 393 (15,5”)	464 (18,3”) 265 (10,4”) 464 (18,3”)	514 (20,2”) 350 (13,8”) 549 (21,6”)	620 (24,4”) 430 (17”) 629 (24,8”)
12. Масса, кг, не более	12,5	29,0	68,5	137,5	257,0
13. Материал корпуса	12x18H10T

НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА	Значение для исполнения
НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА	РГП-25/16	РГП-50/16	РГП-100/16	РГП-150/16	РГП-200/16
1. Номинальное давление PN, МПа (кгс/см2) ASME B 16.5 ANSI	1,6 (16) Class 150
2. Номинальный диаметр DN NPS	25 1"	50 2"	100 4"	150 6"	200 8"
3. Условная пропускная способность KV, м³/ч	16	50	160	350	500
4. Зона пропорциональности регуляторов от верхнего предела настройки выходного давления, не более	10%
5. Диапазон значений давлений на входе МПа (кгс/см²)	0,3-1,6 (3,0-16)
6. Диапазон регулируемых давлений на выходе МПа (кгс/см²)	0,3-1,6 (3,0-16)
7. Минимальный перепад на регулирующем органе, МПа (кгс/см²)	0,2 (2,0)
8. Диапазон температур регулируемой среды, °С	-10…60
9. Тип присоединения	Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором)
10. Строительная длина, L, мм (“)	206±1,5 (8,1”±0,06”)	275±1,5 (10,8”±0,06”)	388±1,5 (15,3”±0,06”)	462±1,5 (18,2”±0,06”)	579±1,5 (22,8”±0,06”)
11. Габаритные размеры, мм (“), не более длина ширина высота	317 (12,5”) 135 (5,3”) 333 (13,1”)	375 (14,8”) 195 (7,7”) 393 (15,5”)	464 (18,3”) 265 (10,4”) 464 (18,3”)	514 (20,2”) 350 (13,8”) 549 (21,6”)	620 (24,4”) 430 (17”) 629 (24,8”)
12. Масса, кг, не более	12,5	29,0	68,5	137,5	257,0
13. Материал корпуса	Д16Т*

* материал выбирается в зависимости от требований к климатическим исполнениям.

Изменение расхода газа РГП DN 25

Изменение расхода газа РГП DN 25 (NPS 1’’) в зависимости от Р_вх и Р_вых, нм³/ч
Давление на выходе, кгс/см²	Давление на входе, кгс/см²
Давление на выходе, кгс/см²	12	16	24	32	40	48	56	64	72	80	90	100
6	3490	4580	6730	8870	11020	13170	15320	17470	19620	21770	24460	27140
12		3880	6730	8870	11020	13170	15320	17470	19620	21770	24460	27140
16			6270	8870	11020	13170	15320	17470	19620	21770	24460	27140
20			4930	8540	11020	13170	15320	17470	19620	21770	24460	27140
25				7250	10620	13150	15320	17470	19620	21770	24460	27140
30				4230	9470	12700	15260	17470	19620	21770	24460	27140
35					7210	11630	14780	17370	19620	21770	24460	27140
40						9730	13770	16860	19470	21770	24460	27140

Изменение расхода газа РГП DN 50

Изменение расхода газа РГП DN 50 (NPS 2’’) в зависимости от Р_вх и Р_вых, нм³/ч
Давление на выходе, кгс/см²	Давление на входе, кгс/см²
Давление на выходе, кгс/см²	12	16	24	32	40	48	56	64	72	80	90	100
6	10910	14300	21020	27730	34450	41160	47880	54600	61310	68030	76420	84820
12		12120	21020	27730	34450	41160	47880	54600	61310	68030	76420	84820
16			19600	27730	34450	41160	47880	54600	61310	68030	76420	84820
20			15400	26680	34450	41160	47880	54600	61310	68030	76420	84820
25				22670	33180	41090	47880	54600	61310	68030	76420	84820
30				13230	29580	39680	47690	54600	61310	68030	76420	84820
35					22540	36340	46190	54280	61310	68030	76420	84820
40						30420	43020	52690	60840	68030	76420	84820

Изменение расхода газа РГП DN 100

Изменение расхода газа РГП DN 100 (NPS 4’’) в зависимости от Р_вх и Р_вых, нм³/ч
Давление на выходе, кгс/см²	Давление на входе, кгс/см²
Давление на выходе, кгс/см²	12	16	24	32	40	48	56	64	72	80	90	100
6	34910	45760	67250	88750	110240	131730	153220	174710	196200	217690	244560	271420
12		38800	67250	88750	110240	131730	153220	174710	196200	217690	244560	271420
16			62720	88750	110240	131730	153220	174710	196200	217690	244560	271420
20			49280	85360	110240	131730	153220	174710	196200	217690	244560	271420
25				72530	106180	131480	153220	174710	196200	217690	244560	271420
30				42330	94650	126990	152620	174710	196200	217690	244560	271420
35					72120	116290	147800	173680	196200	217690	244560	271420
40						97350	137670	168610	194690	217690	244560	271420

Изменение расхода газа РГП DN 150

Изменение расхода газа РГП DN 150 (NPS 6’’) в зависимости от Р_вх и Р_вых, нм³/ч
Давление на выходе, кгс/см²	Давление на входе, кгс/см²
Давление на выходе, кгс/см²	12	16	24	32	40	48	56	64	72	80	90	100
6	76360	100110	147120	194130	241140	288150	335170	382180	429190	476200	534970	593730
12		84870	147120	194130	241140	288150	335170	382180	429190	476200	534970	593730
16			137200	194130	241140	288150	335170	382180	429190	476200	534970	593730
20			107810	186730	241140	288150	335170	382180	429190	476200	534970	593730
25				158660	232260	287600	335170	382180	429190	476200	534970	593730
30				92600	207050	277790	333860	382180	429190	476200	534970	593730
35					157760	254380	323310	379940	429190	476200	534970	593730
40						212950	301150	368830	425890	476200	534970	593730

Изменение расхода газа РГП DN 200

Изменение расхода газа РГП DN 200 (NPS 8’’) в зависимости от Р_вх и Р_вых, нм³/ч
Давление на выходе, кгс/см²	Давление на входе, кгс/см²
Давление на выходе, кгс/см²	12	16	24	32	40	48	56	64	72	80	90	100
6	109080	143010	210170	277330	344490	411650	478810	545970	613130	680290	764240	848190
12		121240	210170	277330	344490	411650	478810	545970	613130	680290	764240	848190
16			196000	277330	344490	411650	478810	545970	613130	680290	764240	848190
20			154010	266760	344490	411650	478810	545970	613130	680290	764240	848190
25				226660	331800	410860	478810	545970	613130	680290	764240	848190
30				132280	295790	396840	476940	545970	613130	680290	764240	848190
35					225370	363400	461870	542770	613130	680290	764240	848190
40						304210	430220	526910	608420	680290	764240	848190

Инновационная разработка КБ «Газаппарат»

Превосходит по своим технико-экономическим показателям аналогичные изделия ведущих мировых производителей

При входном давлении от 105 до 150 кгс/см² подбор регуляторов выполняется техниче-
скими специалистами предприятия по запросу.
