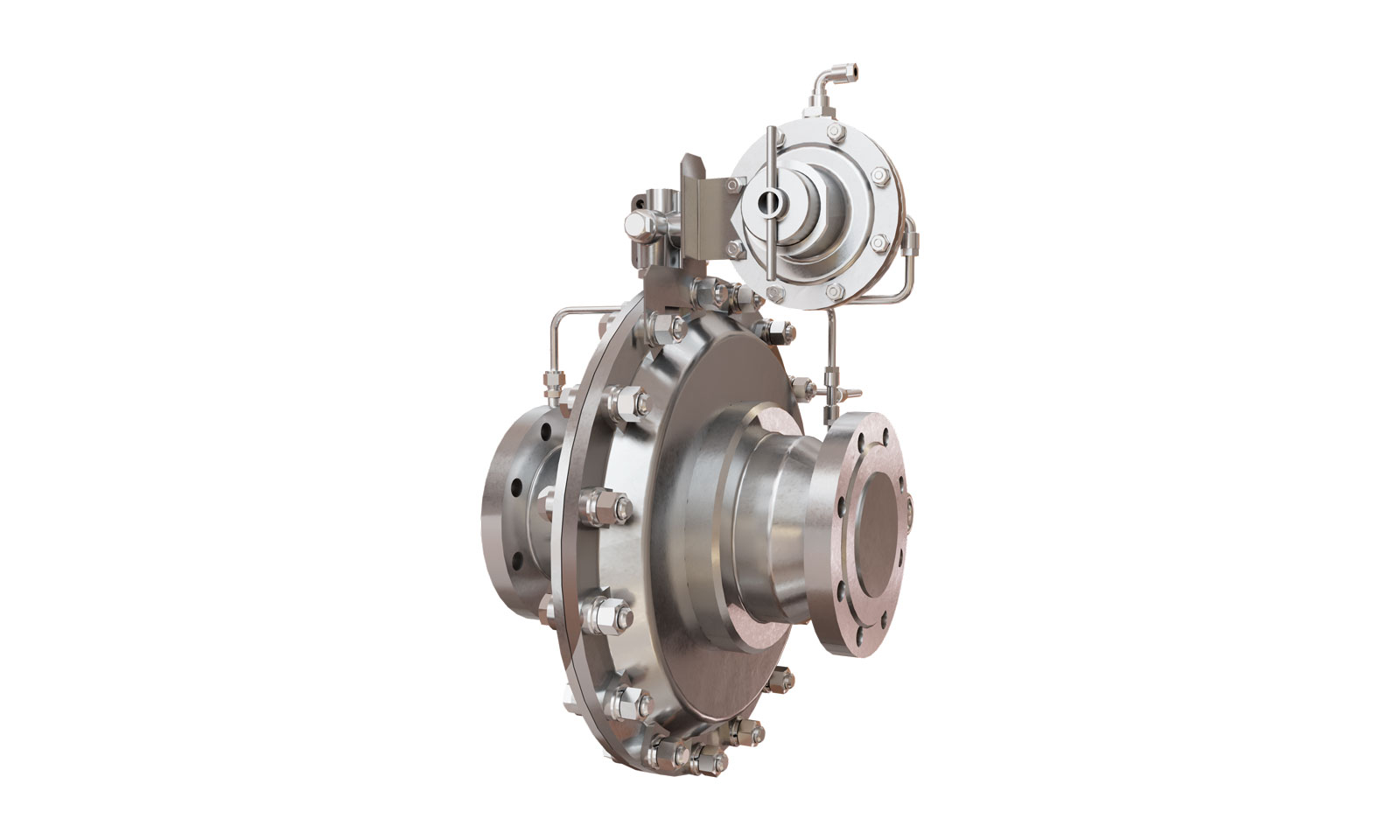

Регулятор давления газа прямоточной конструкции РДП

Опросный лист:
Регулятор давления газа прямоточной конструкции РДП

Область применения

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.

Соcтав

Регулятор состоит из следующих основных узлов: исполнительного механизма, стабилизатора, пилота (Регулятора управления) и соединительных трубопроводов. У Регулятора с высоким выходным давлением стабилизатор
отсутствует.

Назначение

Регуляторы давления газа РДП предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городов и других населенных пунктов, в газорегуляторных установках (ГРУ) промышленных и коммунально-бытовых предприятий и других объектах газоснабжения.

Регуляторы обеспечивают редуцирование и поддержание заданного давления природного газа, пропан-бутана, воздуха, азота и других неагрессивных газов на выходе независимо от изменения расхода газа и входного давления и автоматическое отключение подачи газа при аварийном повышении и понижении выходного давления сверх допустимых заданных значений.

Условия эксплуатации

Регуляторы эксплуатируются в районах с умеренным и холодным климатом в условиях, нормированных для исполнения УХЛ, категории 2 по ГОСТ 15150, но при температуре окружающего воздуха от - 40 до + 60°С. Температура газа от - 40 до + 70°С.

Срок службы регуляторов - не менее 30 лет.
Гарантия - 3 года.

Технические характеристики

НАИМЕНОВАНИЕПАРАМЕТРА И РАЗМЕРА Значение для исполнения
РДП-50 РДП-100 РДП-200
1. Номинальное давление
PN, МПа (кгс/см2)
ASME B 16.5 ANSI
1,6 (16)
Class 150
2. Номинальный диаметр
DN
NPS
50
2’’
100
4’’
200
8’’
3. Диапазон входных давлений, МПа: 0,05-1,2
4. Диапазон выходных давлений, МПа: 0,0015-0,06
5. Коэффициент условной пропускной способности,
Kv
30 120 400
6. Стабильность поддержания выходного давления, %, не более ± 5%
7. Соединение с газопроводом по ГОСТ 33259-2015
8. Габаритные размеры, мм (“), не более
длина
ширина
высота
270
450
535
380
530
615
450
635
795
9. Масса, кг, не более 25 65 100
