Модуль регуляторов РГО/РГП

Модуль регуляторов РГО/РГП


Область применения

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.

Состав

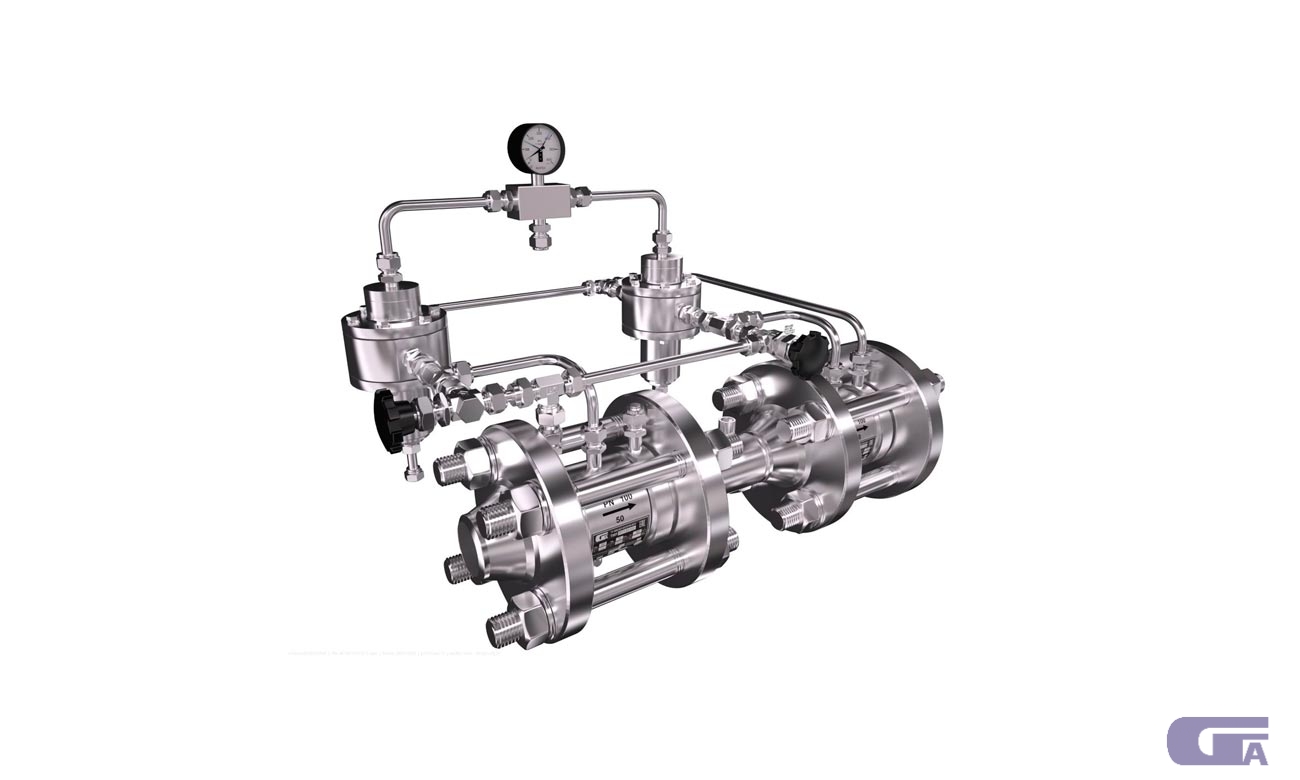

Модуль регуляторов состоит из двух последовательно соединенных регуляторов РГО либо РГП с пилотными регуляторами РД-ПС по системе «регулятор регулятор-монитор».

Назначение

Регуляторы используются в модульной системе «регулятор регулятор-монитор» с целью обезопасить нить редуцирования от повышения давления в трубопроводе в связи с поломкой регулятора.

Регулятор-монитор обеспечивает автоматическое поддержание давления газа в заданных пределах без уменьшения пропускной способности линии редуцирования.

Условия эксплуатации

Регулятор изготавливается двух типов климатического исполнения для эксплуатации в помещениях или под навесом при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха: У2 (от - 45°С до + 40°С) и УХЛ2 (от -50°С до + 40°С) и верхнем значении относительной влажности окружающего воздуха 95% при температуре + 35 °С и более низких температурах без конденсации влаги.

Срок службы регуляторов - не менее 30 лет. Гарантия - 3 года.

  НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА Значение для исполнения
Модуль регуляторов РГО-25/16
РГО-25/100
РГО-25/150
Модуль регуляторов РГО-50/16
РГО-50/100
РГО-50/150
Модуль регуляторов РГО-100/16
РГО-100/100
РГО-100/150
Модуль регуляторов РГО-150/16
РГО-150/100
РГО-150/150
Модуль регуляторов РГО-200/16
РГО-200/100
РГО-200/150
Номинальное давление PN, МПа (кгс/см2 )
ASME B 16.5 ANSI
1,6 (16), 10,0 (100), 15,0 (150)
Class 150, Class 600, Class 900
Номинальный диаметр
DN
NPS

25
1’’

50
2’’

100
4’’

150
6’’

200
8’’
Диапазон регулируемых давлений, МПа (кгс/см2) 0,1-4 (1,0-40)
Диапазон температур регулируемой среды, °С -10…60
Тип присоединения Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором)
Строительная длина, L, мм 520±1,5 570±1,5 932±1,5 1074±1,5 1170±1,5
Габаритные размеры, мм, не более
длина
ширина
высота

520
298
270

626
435
438

948
482
510

1074
510
575

1170 6
35
680
Масса, кг, не более 32 51,4 140 275 415
Материал корпуса 12x18H10T


  НАИМЕНОВАНИЕ ПАРАМЕТРА И РАЗМЕРА           Значение для исполнения
Модуль регуляторов РГП-25/100
РГП-25/150
Модуль регуляторов РГП-50/100
РГП-50/150
Модуль регуляторов РГП-100/100
РГП-100/150
Модуль регуляторов РГП-150/100
РГП-150/150
Модуль регуляторов РГП-200/100
РГП-200/150
Номинальное давление PN, МПа (кгс/см2 )
ASME B 16.5 ANSI
10,0 (100), 15,0 (150)
Class 600, Class 900
Номинальный диаметр
DN
NPS

25
1’’

50
2’’

100
4’’

150
6’’

200
8’’
Диапазон регулируемых давлений, МПа (кгс/см2) 0,1-4 (1,0-40)
Диапазон температур регулируемой среды, °С -10…60
Тип присоединения Межфланцевое (фланцы под приварку поставляются в комплекте с регулятором)
Строительная длина, L, мм 480±1,5 618±1,5 878±1,5 1024±1,5 1256±1,5
Габаритные размеры, мм, не более
длина
ширина
высота

480
396
329

618
398
377

878
442
460

1024
535
542

1256
575
625
Масса, кг, не более 29,1 60,2 142,5 281,5 518,5
Материал корпуса 12x18H10T
