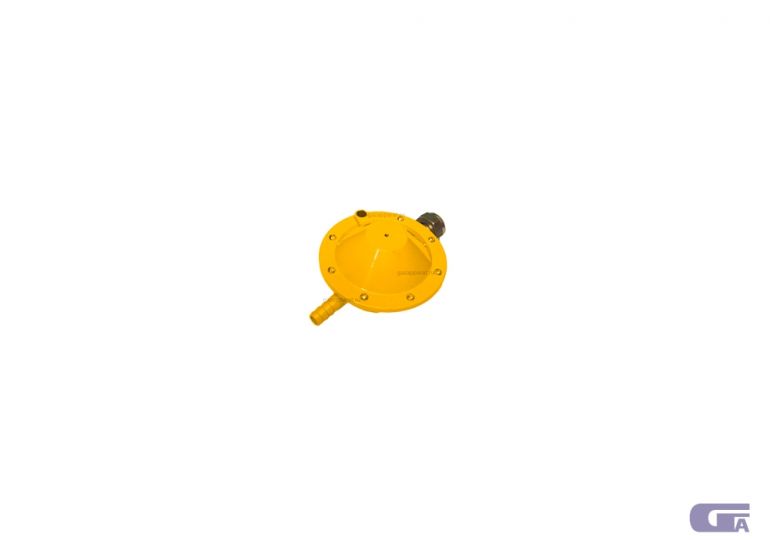

Регуляторы давления газа РДСГ

Опросный лист:
Регуляторы давления газа РДСГ

ОБЛАСТЬ ПРИМЕНЕНИЯ

Опасные производственные объекты нефтегазового комплекса, сети газораспределения и газопотребления.

СОCТАВ

Регулятор состоит из регулирующего клапана, без дополнительных устройств.

НАЗНАЧЕНИЕ

Регуляторы предназначены для снижения высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне независимо от изменения расхода и входного давления.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Климатическое исполнение регулятора УХЛ4: для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями при отсутствии прямого воздействия солнечного излучения и атмосферных осадков при температуре окружающего воздуха от + 1°С до + 35°С и верхнем значении относительной влажности окружающего воздуха 60 % при температуре + 20 °С и более низких температурах без конденсации влаги.

Срок службы регуляторов - не менее 30 лет.

Гарантия - 12 месяцев со дня продажи, но не более 18 месяцев со дня изготовления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование Значение для типа или исполнения
РДСГ 1-1,2 РДСГ 2-1,2 РДСГ 3-1,2 РДСГ 4-1,2
Рабочая среда сжиженный углеводородный газ
по ГОСТ 20448-90,
природный газ по ГОСТ5542-2014
Номинальный диаметр DN 15
Номинальное давление PN, МПа (кгс/см2) 1,2 (12)
Максимальное  входное давление, МПа (кгс/см2), не более 1,2 (12)
Рабочее давление на входе в регулятор, МПа (кгс/см2) 0,07-1,2 (0,7-12)
Диапазон настройки выходного давления, кПа (кгс/см2) 2,0-3,6 (0,02-0,036)
Объёмный расход газа, м3/ч, не менее 1,2
Соединение
- на входе

Сп.G21,8LH-B

G1/2-B

G1/2-B

G1/2-B
- на выходе ниппельное под
рукав
или шланг
М14х1 М16х1 G1/2-B
Диаметр седла клапана, мм 3,5
Условная пропускная способность Kv, м3 0,92
Габаритные размеры,мм, не более 170x105x53
Масса, кг, не более 0,35
